使用工業內窺鏡對裂紋裂縫進行檢測_工業內窺鏡的應用
與腐蝕、阻塞、材料丟失等缺陷相比，裂紋裂縫似乎并不起眼，但是因為裂紋裂縫引發的事故并不在少數，使用工業內窺鏡檢測是在早期發現裂紋的有效檢測手段之一。由于工業內窺鏡的探頭通常直徑比較小，例如：4mm左右，因此便于從狹小的縫隙或者小孔中深入設備內部進行檢查，檢測人員則可以從顯示屏幕上看到視頻圖像，從而判斷設備內部是否有裂紋或裂縫及嚴重程度，以便做出正確的更換、修理或者養護決策。與拆卸設備后再進行檢查相比較，使用工業內窺鏡對裂紋裂縫進行檢測，明顯具有成本低、效率高的優點。

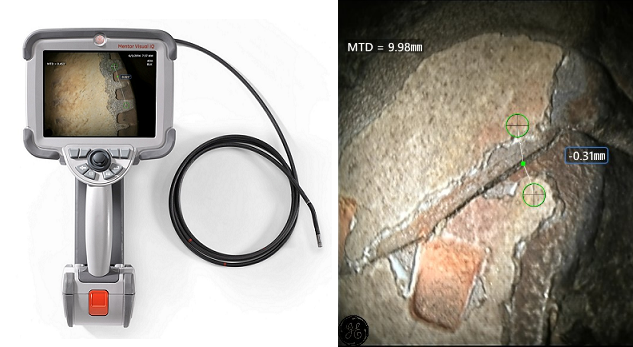

裂紋裂縫是金屬材料常見的一種缺陷形式。金屬的裂紋或裂縫，是指完整金屬在應力作用下，某些薄弱部位發生具不破裂而形成的一種不穩定缺陷。實際金屬零件中不可避免存在各種微裂紋，可能產生于工藝或使用過程中，在特定載荷或環境條件下逐漸產生并逐漸長大，一旦擴展到臨界尺寸，零件即發生完全破壞-斷裂。也即金屬材料的斷裂過程分為三個階段：裂紋萌生、裂紋亞穩擴展及失穩擴展、斷裂，而發展到后兩個階段時則有可能引發設備故障或事故。通過工業內窺鏡檢測，發現內部有超過臨界尺寸的裂紋或缺陷的零件，應該及時進行報廢、更換等相應處理，以避免引發事故，或者造成進一步的經濟損失。以下是使用韋林工業視頻內窺鏡MViQ得到的裂紋檢測圖像。
除了金屬材料的裂紋之外，也可以使用工業內窺鏡對于非金屬材料的裂紋裂縫進行檢測，例如，在建筑橋梁、管道焊接、軌道交通、航空航天領域都可以使用。通常在檢測過程中，可以這樣進行檢查與判定：在光線垂直照射時，裂紋或裂縫部位往往可以觀察到黑線或亮線，當裂紋較寬時，使用可測量內窺鏡測量陰影線顯示彎折。具體應用中推薦選擇韋林工業內窺鏡，照明性能好、圖像清晰、測量功能強大，對裂紋裂縫的檢測準確高效，而且能夠提供精準的裂縫長度、寬度、深度等數據，為正確決策提供數據支撐。

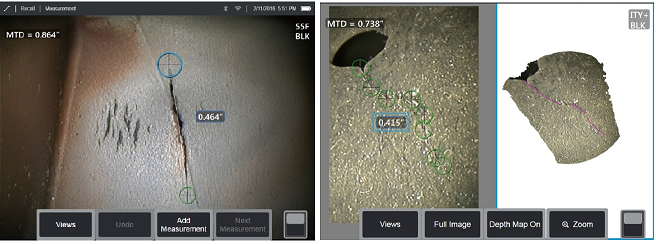

例如，韋林工業視頻內窺鏡MViQ具有先進的相位掃描三維立體測量技術，提供多種測量模式，在實際檢測中，可以根據裂紋的走勢、形狀等，選擇適宜的測量模式對裂紋進行測量。下圖給出了兩種裂紋測量應用實例。左側測量實例中采用了“長度”模式，而右側測量實例中采用的是“多線段”模式，并且右側實例中還顯示了韋林先進的3D點云圖，可以在三維空間展示測量相關的信息，避免打點漂移等問題，大幅提升了測量精準度。
